01  硬件及軟件版本



• 客 戶 端 ：S7-1200

• 軟 件 ：TIA V15

• CPU：1214C

• Firmware：4.2

• IP 地 址 ：192.168.1.9
                  255.255.255.0
                  0.0.0.0

• 服務器：ATV340

• IP 地址：設置為 DCP，由 Profinet 網絡分配 IP 地址

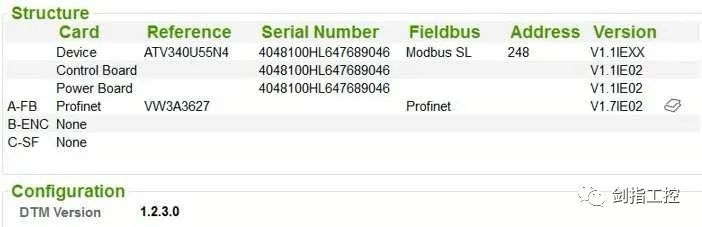

ATV340 版本信息



02  ATV340 參數設置



完整設置-命令和參考值

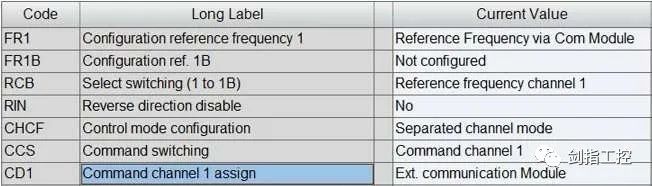

• 控制模式 CHCF：隔離模式

• 給定頻率 1 配置 FR1：通信模塊

• 命令通道 1 設置 CD1：通信模塊



通信-通信參數

由 SoMove 或遠程操作面板設置一個變頻器的節點名稱，本例中，為 atv340（此設備名稱與 TIA V15 中設置的必須完全一致）

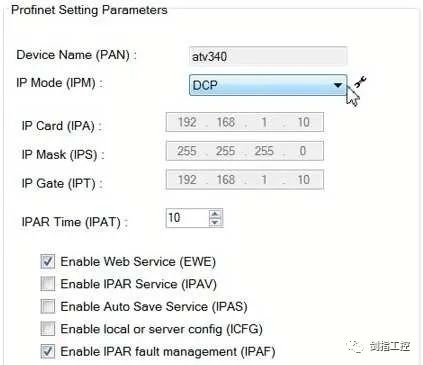

以太網相關參數設置：

以太網分配方式：DCP，由 Profinet 網絡分配 IP 地址，本例分配的參數如下：

• IP 地址：192.168.1.10

• 子網掩碼：255.255.255.0

• 網關：0.0.0.0



配置完成后，ATV340 需完全斷電后重啟

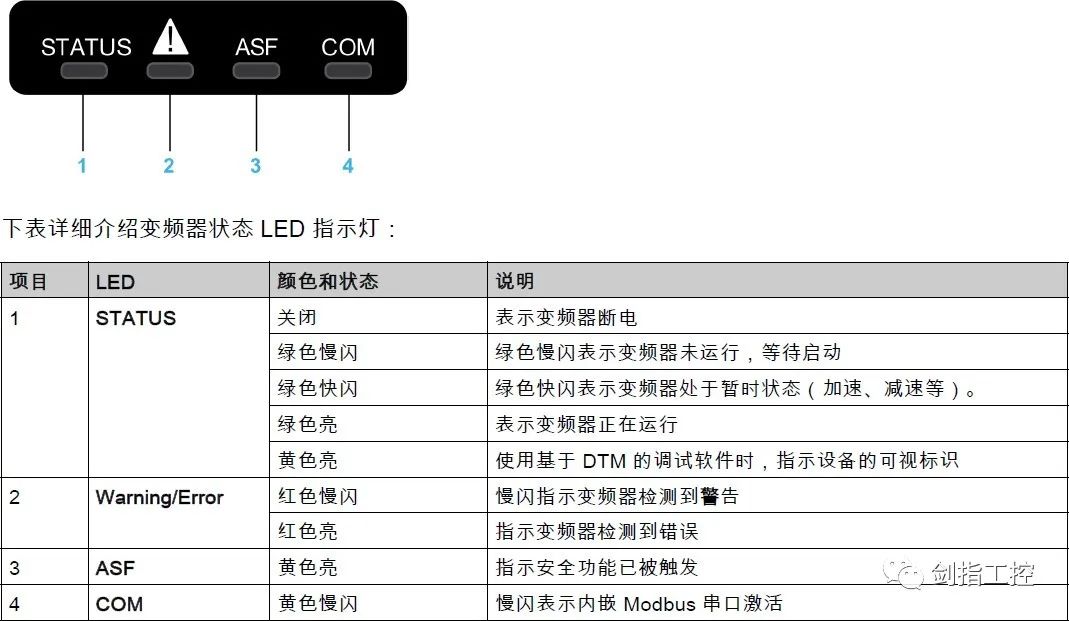

重啟后，STATUS 指示燈為綠色慢閃狀態，報警指示燈為滅的狀態，即為正常工作狀態



03  S7-1200 PLC 配置



1、添加 GSDXML 文件，本例中，文件名為：GSDML-V2.3-Schneider-ATV340-20161117

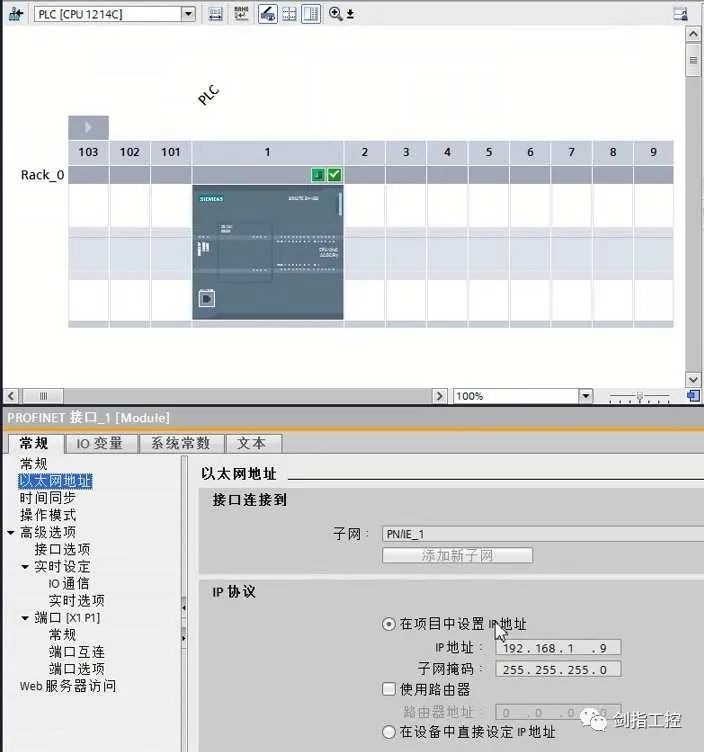

2、添加 PLC，并新建 Profinet 網絡，設置 IP 地址

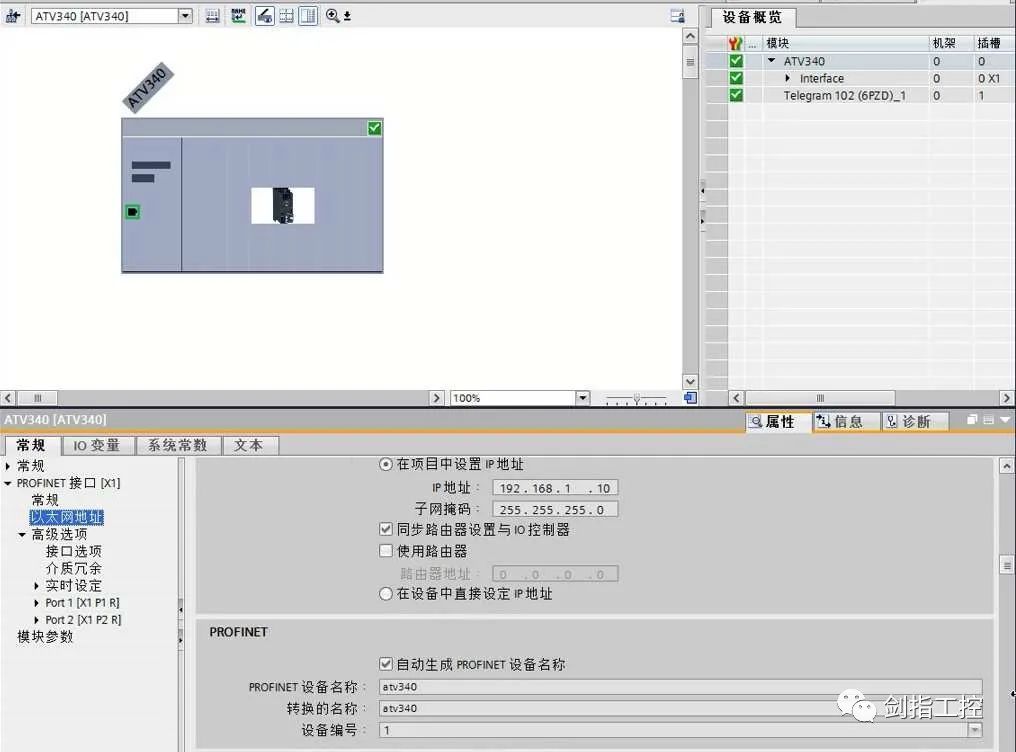

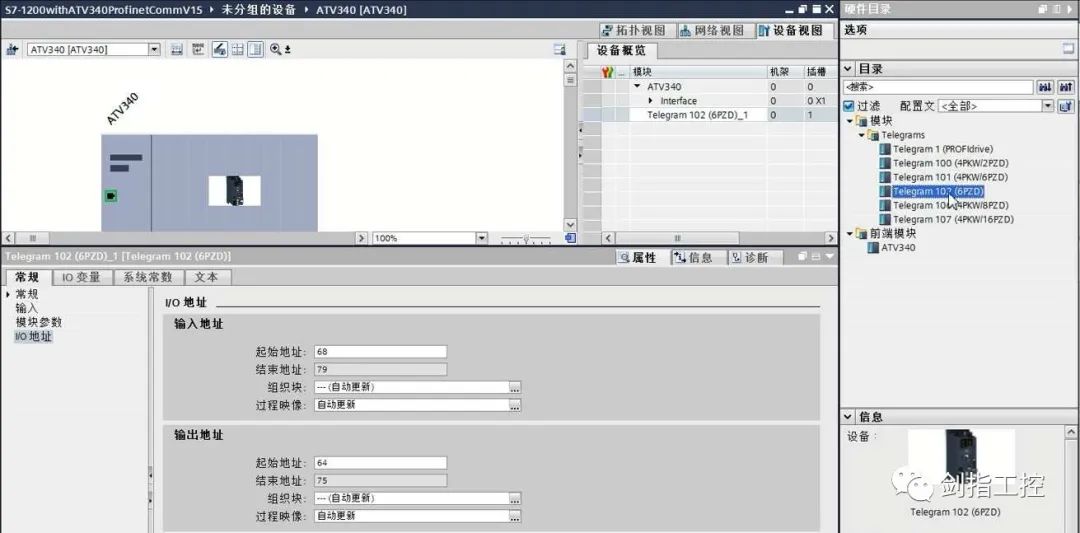

3、添加 ATV340，并設置 IP 地址，添加相應的 Telegram

當  ATV340  的  IP  地址分配設置為  DCP  時，此處可選擇“在項目中設置  IP  地址”，這也是默認選項， PROFINET 自動生成設備名稱，并設置變頻器的設備名稱與此處的設備名稱一致

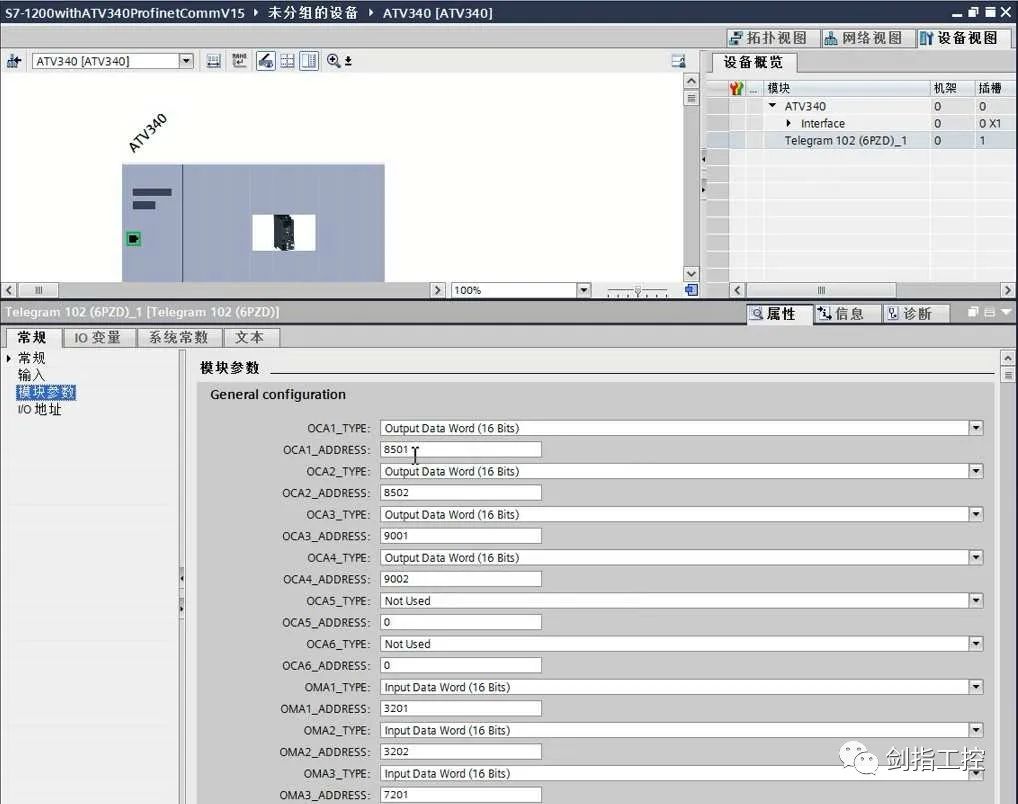

4、設置 Telegram 中的映射參數

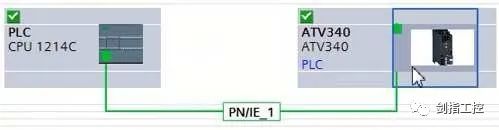

5、連接 PLC 與 ATV340

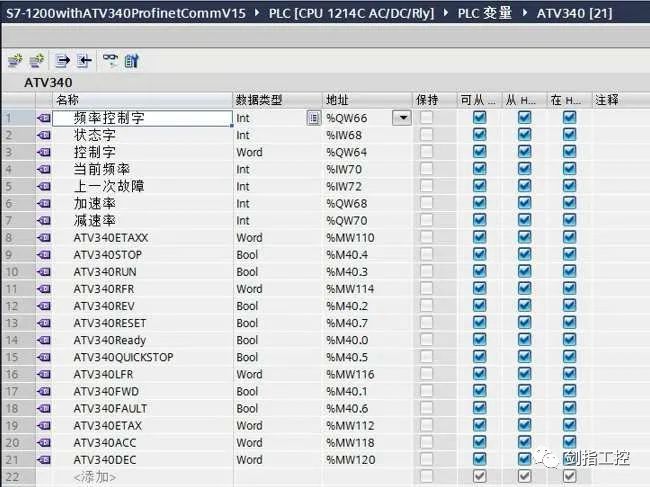

04  程序中建立變量表





05  ATV340 控制流程

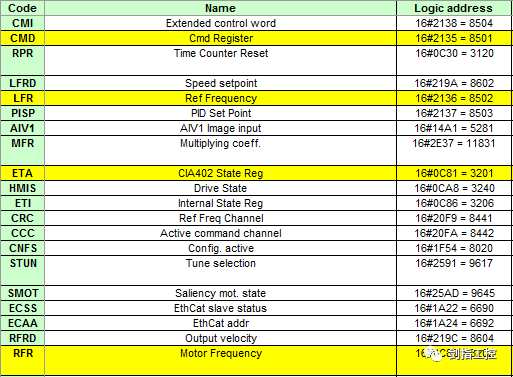

ATV340 變頻器采用 DriveCom 控制流程，通過 ETA 狀態字（通信地址為 3201）讀取 ATV340 的狀態，通過 RFR 輸出頻率字（通信地址為 3202）讀取 ATV340 的輸出頻率；通過 CMD 命令字（通信地址為 8501）控制 ATV340 的狀態轉換，通過 LFR 設定頻率字（通信地址為 8502）寫入 ATV340 的設定頻率

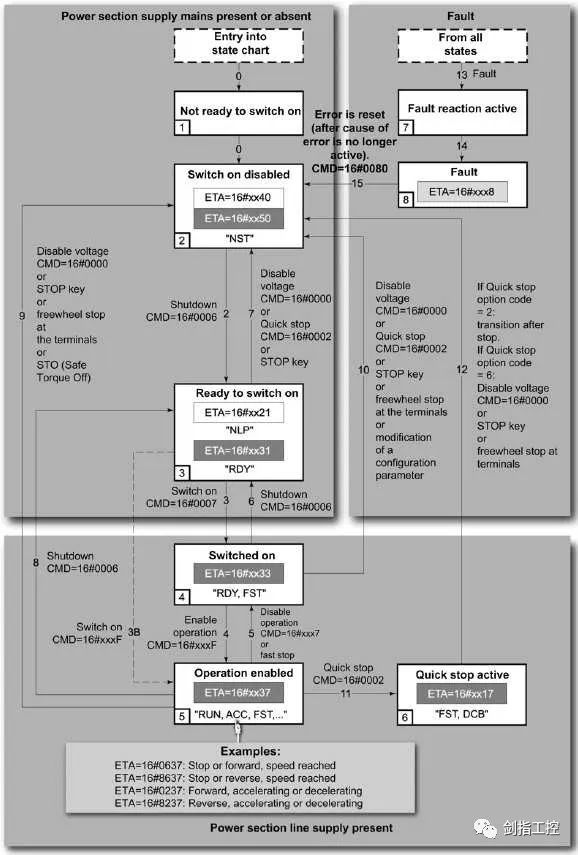

控制流程圖，如下：

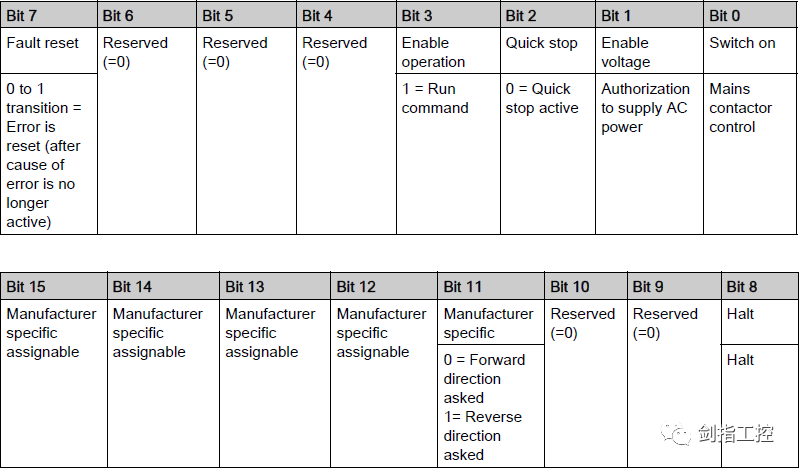

CMD 命令字

ATV340 常用的命令字操作

• 正轉：16#000F

• 反轉：16#080F

• 停止：16#0007

• 快速停止：16#0002

• 故障復位：16#0080



ATV340 常用的狀態字

• 故障：16#xxx8

• 準備好：16#xx33

• 運行中：16#xx37

• 快速停止中：16#xx17

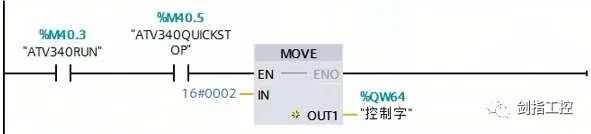

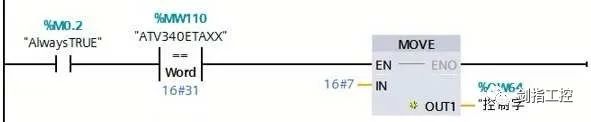

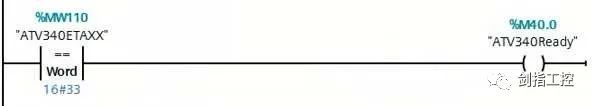

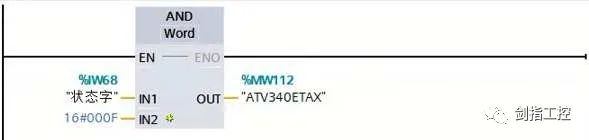

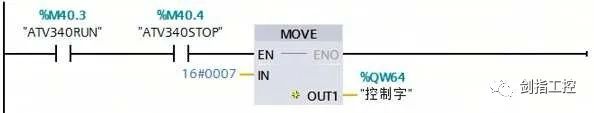

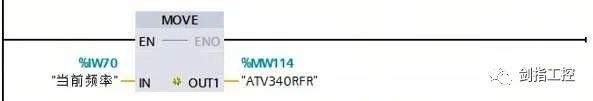

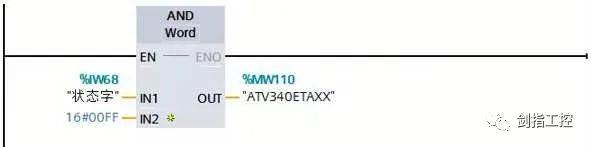

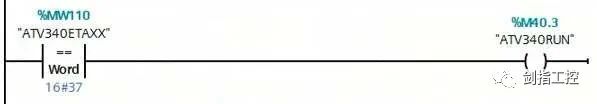

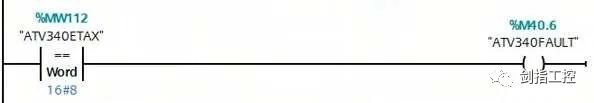

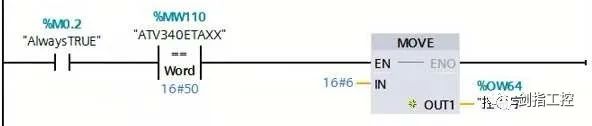

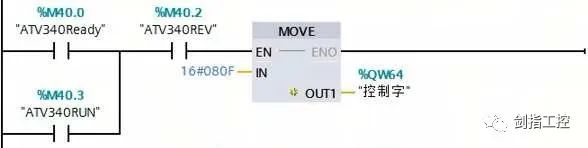

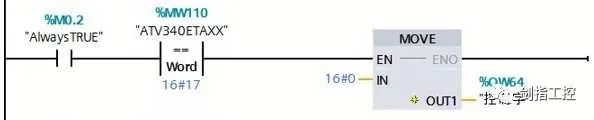

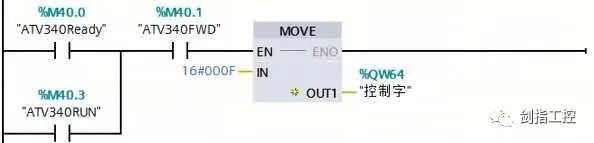

06  流程控制與狀態顯示程序



程序下載至 PLC 后，需要將 PLC 與 ATV340 全部斷電重啟。



本文來源于：劍指工控  李振
