       在實際應用中，我們常常會使用不同的軟件進行G代碼文件的生成（如：MasterCAM），但在生成G代碼文件時，每個軸的定位位置保留多少位小數點，影響著G代碼文件所生成圖形的軌跡，尤其是在使用圓弧插補指令時起著至關重要的作用。

我們以下面的案例來進行分析，如下：

G 代碼文件：

N106 E1200 E-1200

N108 G0 Z0 F400

N110 G0 X821.5 Y-51. F400

N112 M3 K12000

N114 M7

N116 Z25.

N118 Z5. F400

N120 G1Z-8. F20

N122 G3 X826.5 R2.5 F40

N124 X821.5 R2.5

N126 G1 Z-23. F20

N128 G3 X826.5 R2.5 F40

N130 X821.5 R2.5

N132 G1 Z-42. F20

N134 G3 X826.5 R2.5 F40

N136 X821.5 R2.5

N138 G0 Z-17. F400

N140 Z25. F400

N142 X843. F400

N144 Z5. F400

N146 G1Z-8. F20

N148 Y-51.5 F40

N150 G3 X845. Y-53.5 R2.

N152 G1 X857.3889

N154 G2 X859.872 Y-54.816 R3.

N156 G3 X871.128 Y-47.184 R6.79972

N158 X859.872 R6.79972

N160 G2 X857.389 Y-48.5 R3.00019

N162 G1 X845.

N164 G3 X843. Y-50.5 R2.

N166 G1 Y-51.

N168 Z-23. F20

N170 Y-51.5 F40

N172 G3 X845. Y-53.5 R2.

N174 G1 X857.3889

N176 G2 X859.872 Y-54.816 R3.

N178 G3 X871.128 Y-47.184 R6.79972

N180 X859.872 R6.79972

N182 G2 X857.389 Y-48.5 R3.00019

N184 G1 X845.

N186 G3 X843. Y-50.5 R2.

N188 G1 Y-51.

N190 Z-42. F20

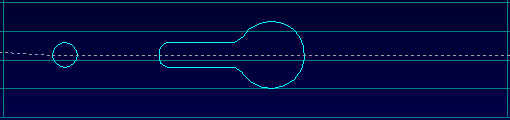

       在第三方軟件中查看的圖形，圖形完全與CAD圖紙的一致，如圖5-134所示。

圖5-134 預覽效果

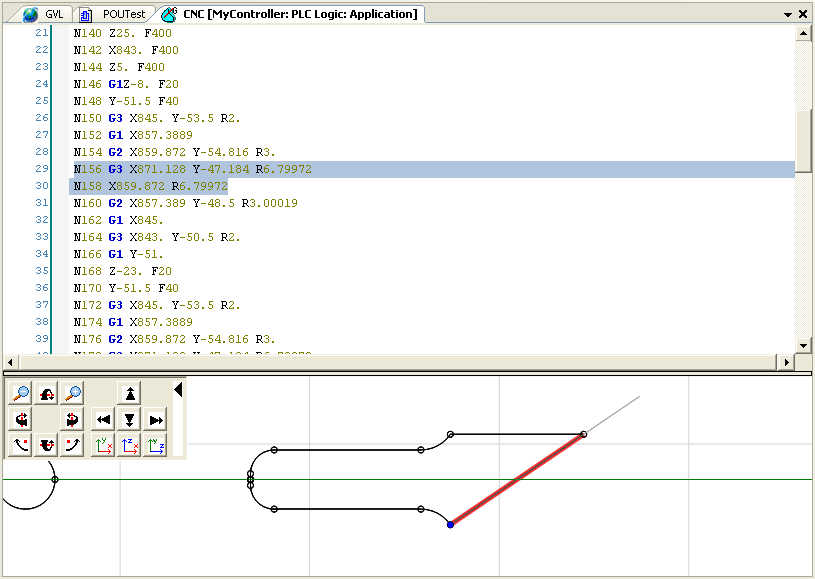

       但是，此G代碼放在EcoStruxure（V3.1與V4.1效果一致）的CNC中，看到的效果則發生了變化，如圖5-135所示。

圖5-135 預覽效果

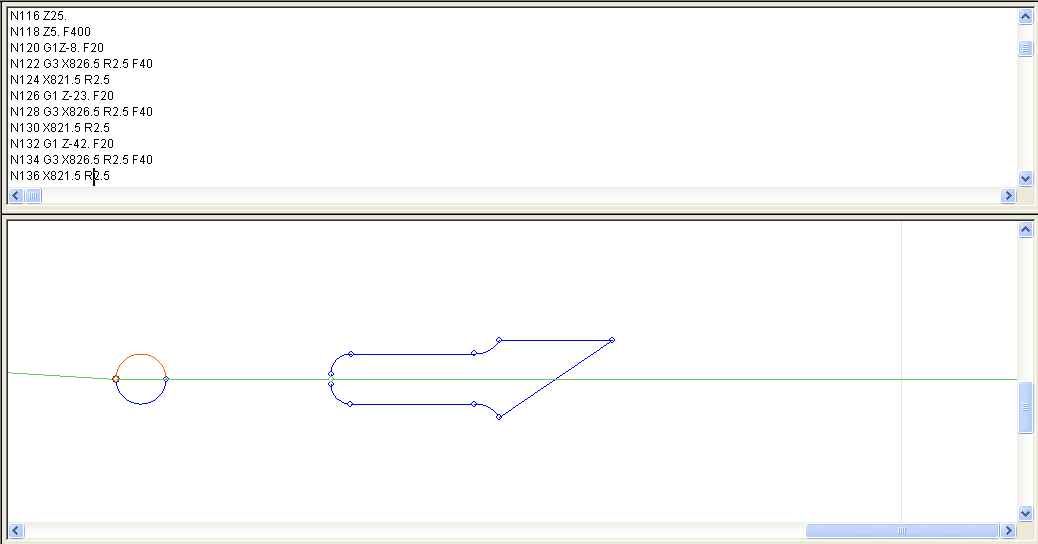

       在MotionPro中查看圖形與EcoStruxure中一致，也是不相符的圖形，如圖5-136所示。

圖5-136 預覽效果

       根據三角函數計算：R2=（（871.128-859.872）2+（-47.184--54.816）2）/2，得出R=6.799724259115218，而G代碼文件給的數值為6.79972，從而導致了加工圖形發生變化，修改R值以后，則圖形正常，如圖5-137所示。

圖5-137 修改后的預覽效果

       原因：在EcoStruxure的CNC功能中，在執行G代碼文件時，其對數據有一個計算過程，如果計算的數值與給定的數值不一致或精度不夠時，則直接被識別為直線插補（G01），從而導致加工圖形發生變化，比如在上面的例子中，R的真實數據應為6.799724259115218，而在CAM軟件生成時其只保留了5位小數點，則變?yōu)榱?.79972，因而導致了此現象的發生。

       解決方法：在CAM軟件生成G代碼文件時，設置其保留小數位數為最大值，在EcoStruxure的計算精度中，其小數點位數保留了13位，因此，在CAM軟件生成G代碼文件時，其保留小數位數為應不小于8位，確保被加工圖形得以正常加工。
